Aktivera HAN-port och koppla smart realtidsmätare

Vill du få ut mätvärden som gäller din förbrukning? För att få ut realtidsdata behöver du en smart realtidsmätare som kopplas till HAN-porten på din elmätare. För att det ska fungera behöver du aktivera HAN-porten. Aktiveringen görs inloggad på Mitt Mälarenergi.

Logga in och aktivera HAN-porten

HAN-porten är ett modularuttag av typen RJ45 och sitter under en gummilucka på framsidan av mätaren. (Porten har samma anslutningstyp som för vanlig nätverkskabel men kan INTE kopplas in mot vanlig nätverksutrustning såsom router eller dator). Observera att det finns andra elmätare som använder RJ12. Du behöver säkerställa att den utrustning du ska koppla in har RJ45-kontakt. RJ12‑kontakter kan passa fysiskt i uttaget, men det fungerar inte.

Så ser du skillnad:
- RJ45 är bredare med 8 metallkontakter (som en nätverkskabel)
- RJ12 är smalare med 6 metallkontakter (som en telefonkabel)

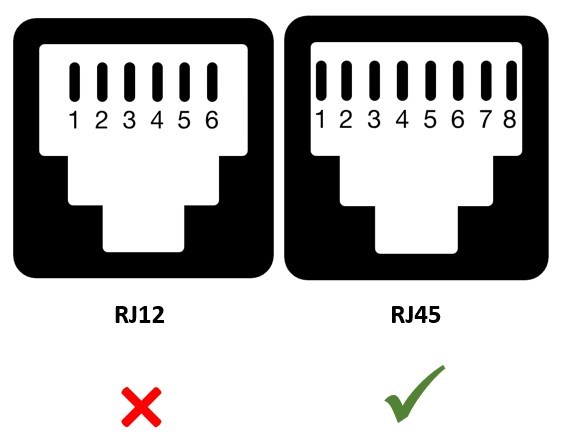

Exempel på HAN-portar.

Frågor och svar om HAN-porten

  • Varför finns det en HAN-port på elmätaren?

    Porten, som också kallas för kundport eller kundgränssnitt, är ett myndighetskrav.

    Porten används för att du ska kunna ta ut nära realtidsvärden från elmätaren. Det kan vara intressant att följa sin nuvarande förbrukning och/eller strömmar och spänningar. Man kan ha egna system där den här typen av värden läses in, lagras och används för t.ex. optimering av sin energianvändning eller lastbalansering. Det finns redan produkter ute på marknaden som använder sig av data från HAN-portar på elmätare och det är en marknad som förväntas att växa.

  • Hur öppnar/aktiverar jag HAN-porten?
    1. Tryck på Logga in och aktivera HAN-porten (det är samma som den blå knappen på denna sida). Logga in på Mitt Mälarenergi genom att följa instruktionen. Du kommer nu direkt till HAN-ports sidan.
    2. Tryck på knappen Öppna HAN-port på önskad anläggning. Om du har fler anläggningar som du vill öppna så behöver du trycka på knappen Öppna HAN-port för varje anläggning.


    För information: Öppning av HAN-port sker direkt genom en automatisk hantering. Om den automatiska hanteringen inte fungerar så kommer ett ärende skapas för manuell hantering och då kan öppning av HAN-port dröja upp till ett dygn.

  • Vilken data kan jag som kund läsa ut?

    Parametrar som du kan ta ut via HAN-porten är:

    • Mätarens aktuella datum och tid
    • Mätarnummer
    • Mätartyp
    • Momentan effekt i alla fyra kvadranter (import, export, aktiv, reaktiv)
    • Total energi (mätarställning) i alla fyra kvadranter (import, export, aktiv, reaktiv)
    • Spänning per fas
    • Ström per fas

    Dataströmmen pushas ut från mätaren var 10:e sekund.

  • Vad är HAN-portens tekniska specifikation?

    Alla nya lågspänningsmätare från Mälarenergi följer den norska standarden för HAN-port (AMS+HAN) som sänder ut data enligt protokoll IEC 62056-7-5, annex D ”MBUS” och har uttag för RJ45-kontakt. Maximalt effektuttag är 500 mW och maximalt strömuttag är 21 mA.

    Går det att uppgradera eller konfigurera HAN-porten eller dess protokoll?

    Tyvärr går det inte att ändra HAN-portens inställningar eller vad den tillhandahåller för data.

  • Var kan jag hitta produkter att ansluta till HAN-porten?

    Du kan leta och efterfråga produkter på den öppna marknaden. Tänk på att utrustningen som du ansluter måste vara kompatibel med mätarens HAN-port. Porten som Mälarenergis elmätare har är av öppen standard utformad efter den norska standarden med RJ45-kontakt. Maximalt effektuttag är 500 mW och maximalt strömuttag är 21 mA.

  • Jag har anslutit en kompatibel utrustning men jag får inte ut någon data

    Porten är i normalläget inaktiv och måste aktiveras. Aktivering sker inloggad på Mitt Mälarenergi.

    Utrustningen som du har anslutit kan behöva uppdatera sin firmware för att kunna läsa data från våra elmätare. Låt utrustningen stå igång och nätverksansluten några timmar så bör detta ske automatiskt. Fungerar det fortfarande inte, rekommenderar vi dig att kontakta leverantören av utrustningen.

  • Kan alla använda HAN-porten på sin elmätare?

    Nej. Sitter din elmätare ej tillgänglig för dig som kund kommer du inte att kunna använda HAN-porten.

    T ex om din elmätare sitter i ett kabelmätarskåp som tillhör Mälarenergi Elnät, och är placerat utanför din tomt, kommer du ej att kunna komma åt din elmätare och ansluta till HAN-porten. Du som kund kan då installera ett nytt markmätarskåp eller fasadmätarskåp så att du får mätaren flyttad till egen fastighet.

     Även om din elmätare sitter i en låst elcentral i källaren på ett flerbostadshus kan det vara problem att komma åt HAN-porten på din elmätare.

    Utrustning som ansluts till HAN-porten behöver oftast nå ditt wifi-nätverk för att fungera, varför långt avstånd till din elmätare kan ge dig problem att använda HAN-porten.

  • Är det endast via HAN-porten jag kan se min elanvändning?

    Du kan logga in på Mitt Mälarenergi för att se dina mätvärden.

    Alternativa lösningar finns med att du anlitar en elektriker som installerar en realtidsmätare med mättransformatorer direkt på dina inkommande elledningar. Detta ger samma funktionalitet som att använda HAN-porten på din elmätare.

  • Vem kan läsa av data från min HAN-port?

    Du som kund har ansvar för att endast behöriga har åtkomst till en aktiverad port. Du aktiverar och inaktiverar HAN-porten inloggad på Mitt Mälarenergi. Flyttar du från adressen eller att nätavtalet av annan anledning avslutas kommer porten inaktiveras automatiskt.

  • Kostar det någonting att använda HAN-porten?

    Nej, användning av porten erbjuds utan kostnad. Mälarenergi tar heller inga avgifter för aktivering eller inaktivering av porten. Du behöver dock själv bekosta den utrustning som du ansluter till mätaren.

  • Hur är det med säkerheten med porten?

    Vad gäller elsäkerheten så leds ingen farlig ström genom porten. Vad gäller datasäkerhet så är endast envägskommunikation möjlig genom porten. Man kan alltså endast läsa av information ur elmätaren, inte ladda upp information in i elmätaren genom porten. Enligt myndighetskrav så får inte porten vara aktiverad förutom när kunden med nätavtal för anläggningen med just den elmätaren har begärt aktivering. En aktiv port har kunden själv ansvar för att begränsa fysisk åtkomst till.
